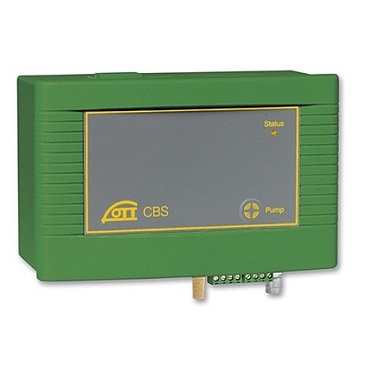

气泡式水位计传感器CBS
下载PDF
型号: OTT CBS
制造商:德国 OTT
OTT CBS气泡式水位传感器能够长期精确地测量水位。使用零漂移的测量原理,水位测量范围为0...30m。该系统采用非接触式测量技术,保证压力测量单元和电子元件原理水面

 OTT CBS气泡式水位传感器能够长期精确地测量水位。使用零漂移的测量原理,水位测量范围为0...30m。该系统采用非接触式测量技术,保证压力测量单元和电子元件原理水面。

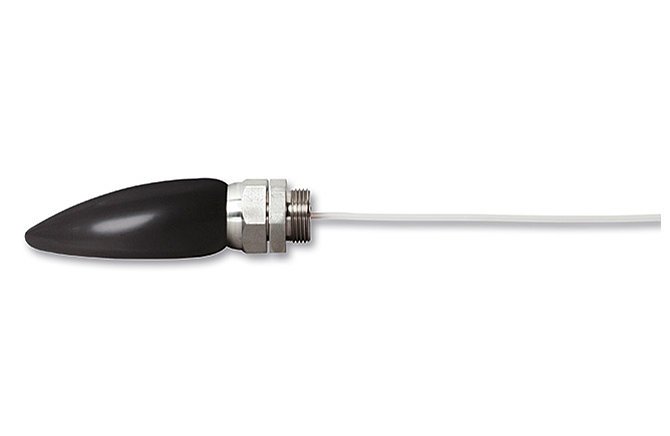

传感器内置一个活塞泵,为水位测量提供压缩气体。压缩气体通过测量管道通入到水底的测量气室,最终测量管道的压力与测量气室处的水压达到平衡。传感器内置的压力单元通过检测大气压力以及测量管道的压力。通过这两个压力的差值计算得到气压补偿后的精确水位。

使用内置的活塞泵可以精准地产生适量的压缩气体,完成水位的测量的同时并最低限度地减少冷凝。同时可以降低能耗并延长活塞泵的使用寿命。

OTT CBS – 精准,小巧,可靠


应用

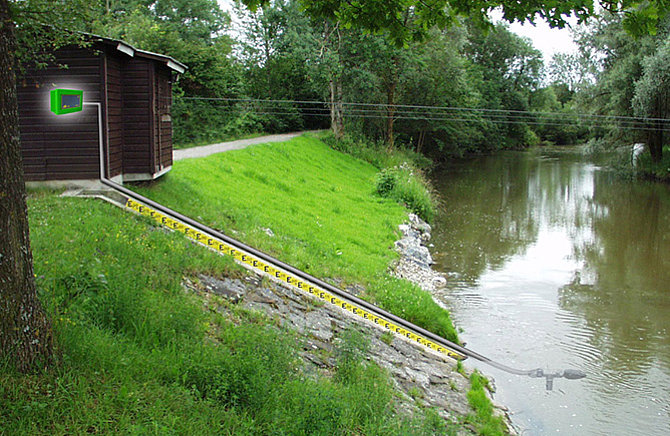

小溪,河流,运河及湖泊的水位测量

水坝,灌溉工厂及水库

垃圾站,工业及矿业废水

带堤坝水闸

特别适合易受雷区域使用(独立测量原理)


订货信息

200.010.138 CBS Bubble water level sensor  SDI12 0 - 15m

200.010.139 CBS Bubble water level sensor  SDI12 0 - 30m


功能及特点

优化的泵系统,降低能,提高动态响应

(可以监测到1米/分钟的水位变化)

内置过载保护

(持续监测测量管道压力及活塞泵工作电流)

无软件初始启动(所有设置通过DIP开关实现)

简便地集成到现有的系统(SDI-12端口及4...20 mA输出)

进气口防尘保护(15米测量范围内无须气体干燥)

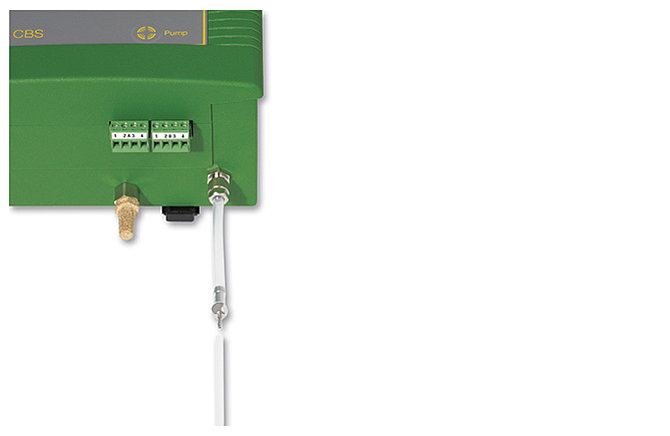

测量管道内径可选(2mm,4mm或1/8英寸)



特殊定制

定制选项:带扩展校准及气体干燥模块的高级版本   测量范围达到30m

定制选项:特殊应用条件下:测量范围15m,4.5m内   测量精度达到3mm


传感器技术:

气泡传感器,非接触式压力测量

测量范围:

0…15m/0…30m

分辨率:

1mm

精度:

标准版本及30m测量范围版本: 5mm;

USGS版本: 0…15ft: 0.01 ft;        15…50ft: 0.065%或0.02ft

动态响应:

1m/min

单位:

m, cm, ft, mbar, psi

接口:

4...20 mA, SDI-12, RS-485

供电:

9.6...30 V DC, 典型供电:12/24 V DC

功耗:

采样间隔1分钟:320 mAh/天

采样间隔15分钟:25 mAH/天

测量管:

内径2mm或4mm

尺寸:

165mm x 205mm x 115mm

重量:

1500g

外壳材质:

ABS

温度范围:

工作温度:-20…+60℃

储存温度:-40...+80℃

相对湿度:

10…95% 非冷凝

EMC:

遵循IEC61326及EN1326
