产品概述

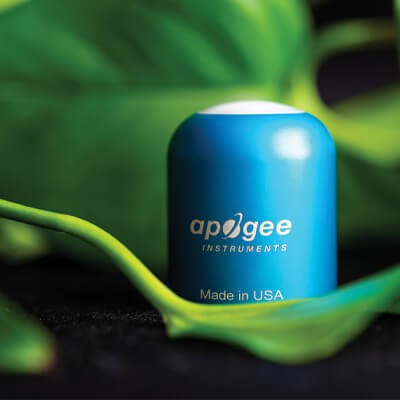

规格参数Apogee量子传感器提供精准和成本收益型的PAR测量，提供MQ-510、SQ-520、MQ-210、SQ-420、SQ-520、SQ-521-SS、SQ-522-SS多个型号可选，适用于植物和珊瑚生长用的各种光源。
光谱响应
该全光谱量子传感器的光谱范围是389至692 nm ± 5 nm，经过改善的光谱响应提升了LED测量的准确性。
测量准确稳定
经过余弦校正，保证低天顶角辐射测量的准确性。传感器测量光合量子通量密度，在75°天顶角下余弦响应误差在±5 %之内，长期非稳定性小于2%每年。
典型应用
室外环境、温室、生长室的植物冠层上，以及冠层反射或冠层下的透射光测量，还可应用于水下环境，包括盐水环境的使用。
坚固的自清洁外壳
特别的圆顶型传感器头利于露水和雨水的排出，保持传感器的清洁，尽可能减小灰尘阻塞光路引起的检测错误，且传感器和电子器件完全置于坚固的阳极氧化处理的铝制外壳中。
理想的大气和水下检测仪器
Apogee量子传感器经过校准，特别适合大气中光合量子通量密度测量。而防水型传感器经过浸渍效应校准，可用于水下的光合量子通量密度测量。
校准
全光谱传感器经过了所有光源的预校准，为保证准确性每个传感器的校准均遵循NIST参考标准。
供电 | 自供电 | 5至24 V DC | 12至24 V DC | 5.5至24 V DC | 5 V USB | 5.5至24 V DC | 5.5至24 V DC |
牵引电流 | - | 12 V/ 57 µA | 峰值20 mA | 12 V/ 57 µA | 记录时61 mA | 静态1.4 mA; 激活1.8 mA | RS-232 37 mA; |
输出灵敏度 | 0.01 mV per µmol m-2 s-1 | 0.625 mV per µmol m-2 s-1 | 0.004 mV per µmol m-2 s-1 | 1.25 mV per µmol m-2 s-1 | - | - | - |
输出类型 | 0至40 mV | 0至2.5 V | 4至20 mA | 0至5 V | USB | SDI-12 | Modbus |
分辨率 | - | - | - | - | 0.1 µmol m-2 s-1 | - | - |
校准系数 | 100 µmol m-2 s-1 per mV | 1.6 µmol m-2 s-1 per mV | 250 µmol m-2 s-1 per mA | 0.8 µmol m-2 s-1 per mV | 每个传感器单独校准，存储在固件中 | 每个传感器单独校准，存储在固件中 | 每个传感器单独校准，存储在固件中 |
校准不确定性 | ± 5 % | ± 5 % | ± 5 % | ± 5 % | ± 5 % | ± 5 % | ± 5 % |
测量重复性 | 小于0.5 % | 小于1 % | 小于0.5 % | 小于1 % | 小于0.5 % | 小于1 % | 小于1 % |
长期漂移 | 小于2 %每年 | 小于2 %每年 | 小于2 %每年 | 小于2 %每年 | 小于2 %每年 | 小于2 %每年 | 小于2 %每年 |
非线性 | 小于1 % (0至4000 µmol m-2 s-1) | 小于1 % (0至4000 µmol m-2 s-1) | 小于1 % (0至4000 µmol m-2 s-1) | 小于1 % (0至4000 µmol m-2 s-1) | 小于1 % (0至4000 µmol m-2 s-1) | 小于1 % (0至4000 µmol m-2 s-1) | 小于1 % (0至4000 µmol m-2 s-1) |
响应时间 | 小于1 ms | 小于1 ms | 小于1 ms | 小于1 ms | 软件每秒更新 | 小于0.6 s | - |
视场 | 180° | 180° | 180° | 180° | 180° | 180° | 180° |
光谱范围 | 389至692 nm ± 5 nm (响应超过50%的波长) | 389至692 nm ± 5 nm (响应超过50%的波长) | 389至692 nm ± 5 nm (响应超过50%的波长) | 389至692 nm ± 5 nm (响应超过50%的波长) | 389至692 nm ± 5 nm (响应超过50%的波长) | 389至692 nm ± 5 nm (响应超过50%的波长) | 389至692 nm ± 5 nm (响应超过50%的波长) |
光谱选择性 | 小于10 % （412至682 nm ± 5 nm） | 小于10 % （412至682 nm ± 5 nm） | 小于10 % （412至682 nm ± 5 nm） | 小于10 % （412至682 nm ± 5 nm） | 小于10 % （412至682 nm ± 5 nm） | 小于10 % （412至682 nm ± 5 nm） | 小于10 % （412至682 nm ± 5 nm） |
方向响应 | ± 5 % @75°天顶角 | ± 2 % @45°天顶角; ± 5 % @75°天顶角 | ± 2 % @45°天顶角; ± 5 %@75°天顶角 | ± 2 % @45°天顶角; ± 5 % @75°天顶角 | ± 5 % @ 75°天顶角 | ± 2 % @45°天顶角; ± 5 % @75°天顶角 | ± 2 % @45°天顶角; ± 5 % @75°天顶角 |
温度响应 | -0.11 ± 0.04 % 每C | -0.11 ± 0.04 % 每C | -0.11 ± 0.04 % 每C | -0.11 ± 0.04 % 每C | -0.11 ± 0.04 % 每C | -0.11 ± 0.04 % 每C | -0.11 ± 0.04 % 每C |
操作环境 | -40至70 C; 0至100 % RH;承压30米水深 | -40至70 C; 0至100 % RH;承压30米水深 | -40至70 C; 0至100 % RH;承压30米水深 | -40至70 C; 0至100 % RH;承压30米水深 | -40至70 C; 0至100 % RH;承压30米水深 | -40至70 C; 0至100 % RH;承压30米水深 | -40至70 C; 0至100 % RH;承压30米水深 |
规格 | 直径24 mm, 高37 mm | 直径30.5 mm, 高37 mm | 直径30.5 mm, 高37 mm | 直径30.5 mm, 高37 mm | 直径24 mm, 高37 mm | 直径30.5 mm, 高37 mm | 直径30.5 mm, 高37 mm |
质量 (含5米线) | 100 g | 140 g | 140 g | 140 g | 100 g | 140 g | 140 g |
*
*
*
*
