数据采集器

X-Link系列多通道数据采集器

A760系列遥测数据采集器

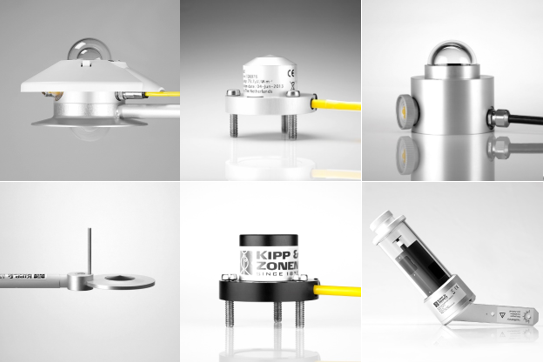

太阳辐射传感器

总辐射传感器：SP Lite2/ CM4/ CMP3/ SMP3/ CMP6/ SMP6/ CMP10/ SMP10/ CMP11/ SMP11/ CMP21/ SMP21/ CMP22/ SMP22

长波辐射传感器：CGR3/ SGR3/ CGR4/ SGR4

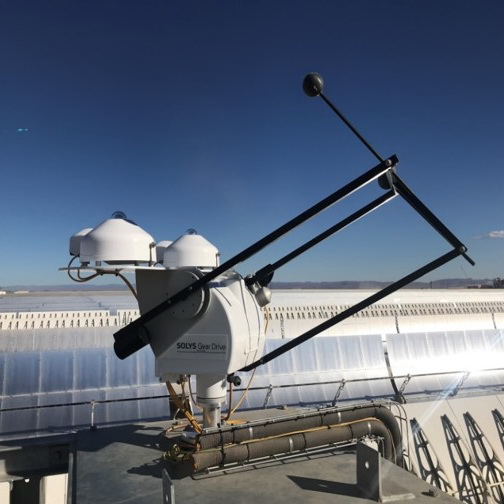

直接辐射传感器：CHP1/ SHP1

紫外辐射传感器：CUV5/ SUV5/ SUV-A/ SUV-B/ SUV-E

净辐射传感器：NR Lite2/ CNR4

反照率传感器：CMA11

光合有效辐射传感器：PQS1

日照时数传感器：CSD3

无线通讯模块

移动通讯模块

卫星通讯模块

气象传感器

复合型气象传感器：WS500-UMB温度湿度风速风向气压传感器

附件

防护机箱

供电套件

安装支架

连接线缆

*系统组成根据实际应用从以上组件选配

技术参数

测量
 测量间隔：1秒至24小时
 最大并行测量通道：16个
 模拟通道：2个单端，2个差分，1个4-20mA
单端模拟通道
 通道数：2
 输入信号：0-5V
 分辨率：0.3μV
 精度 @25℃：典型0.04%
差分模拟通道
 通道数：2
 范围（通过开关选择）：±39mV；±312mV；±2.5V
 分辨率：0.3 μV @ ±2.5 V scale
 精度 @25℃：0.04 % typ. FS over 2.5 V
4-20mA模拟通道
 量程：0-22mA
 分辨率：＜1nA
 精度@25℃：0.14 % FS
 回路阻抗：200 Ohm
数字输入输出
 输入通道数：2
 输入类型：0–15 V，可选低电平输入状态，计数，频率
 最大输入频率：10 KHz，可选抖动抑制，内部上拉
 输出通道数：1
输出类型：
开/关/脉冲
开路集电极w/100 ohm限制电阻器
100 mA, 15 V max
其它输入输出：
 Precision analog reference：2 terminals, 2.5 V, 10.0 mA (total)
 Switch 12V：1A, 1 port, overloaded protected
 Protected 12 V：0.75 A, 1 port
 RS-485：1 port; SDI-12, ModBus, Python编程定制通讯
 RS-232：DB9; terminal interface, User interface, ModBus, Python编程定制通讯
 USB Device口 (Micro B)：1 port; PC/MAC communication使用Sutron LinkCOMM软件
 USB Host口 (Type A)：1 port; 设置, 固件升级, U盘下载
工作条件
 温度：-40~+70℃
 湿度：0-95%非结露
其它关键参数
 时钟：实时时钟，内置电池
 精度：最大±9.3s/month（首年）；最大±2.4 min /year（首年）；最大±4.5 min /year（10年）
 存储容量：240000个读书，闪存存储
 USB接口：串口通讯/USB端口
 内部太阳能充电器：适用5-20W（最大30W），自动浮充模式保护电池
无线通讯
 移动数传模块（可选）
 卫星数传模块（可选）
SDI-12接口
 规范版本：V1.3
 500mA，带短路保护

规格
 尺寸：11.4cm ×15.8cm ×4.1cm（高x长x宽）
 NEMA-4防护箱尺寸：18.5cm x 24.2cm x 13.2cm（高x长x宽）
 重量：0.5kg
 防护等级：IP66（使用NEMA-4防护箱）
 认证标准：CE, FCC, ISED
供电要求
 电压：9–20 VDC；10–16 VDC for SDI-12 Compliance
 消耗：< 1 mA typ. @12.5 VDC
太阳总辐射
 光谱范围：285 to 2800 nm
 灵敏度：7 to 14 µV/W/m²
 响应时间：< 5 s
 零点偏移A：< 7 W/m²
 零点偏移B ：< 2 W/m²
 方向误差（最高至80°,1000W/m²束）：< 10 W/m²
 灵敏度的温度依存性（-10 ºC~+40 ºC）：< 1 %
 工作温度范围：-40 °C to +80 °C
 最大太阳辐照度：4000 W/m²
 视角：180 °
复合型气象传感器
 防护等级 IP66
 规格 直径150 mm 高度287 mm
 重量 1.2Kg
 接口 RS485, 双线连接方式，半双工
 电源 24VDC ±10% (无加热时)
 工作温度 -50…75 °C
 工作湿度 0…100% RH
 加热功率 20VA @ 24VDC
温度
 原理 NTC 负温度系数热敏电阻
 测量范围 -50…60 °C
 精度 ±0.2 °C (-20…50 °C)
 其他 ±0.5 °C (>-30 °C)
相对湿度
 原理 电容式
 测量范围 0…100 % RH
 精度 ±2 % RH
气压
 原理 MEMS 电容式
 测量范围 300…1200 hPa
 精度 ±0.5 hPa (0 … +40°C)

风向
 原理 超声波
 测量范围 0 – 359.9°
 精度 均方根误差< 3 °（>1.0 m/s）
风速
 原理 超声波
 测量范围 0…75 m/s
 单位 m/s; km/h; mph; kts
 精度 测量值±0.3 m/s
 或最大值的3% (0~35 m/s) 5% (>35m/s)
*以上技术参数仅作参考，根据配置调整技术参数会有所不同。
