SunScan作物冠层分析系统
下载PDF
型号:SS1
制造商:英国 Delta-T
SunScan是一套简便易用的检测作物冠层入射和透射PAR的系统。它提供有关作物透射PAR的必要信息,在作物对比研究中必不可少,可以用于分离出栽培品种和不同处理的影响,特别适合作物冠层使用。使用者不必等待特定的天气条件,它的探头可以在大多数光照条件下使用。

系统组成

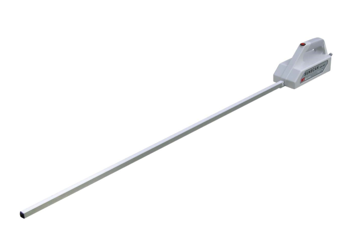

SunScan探杆
杆长1米
内嵌64个PAR传感器组成的阵列
通过RS-232串口连接至PDA
读取数据时,所有传感器扫描并将结果传输至PDA
计算传感器的平均值
每个传感器的数值都可单独查看
探杆上的实体键用于快速人工操作
PDA可以设置无人值守的自动测量,读数是PAR辐射强度和LAI


BF5太阳辐射传感器
特有的参比传感器
同时测量冠层以上的直射光和漫射光
通过线缆或者Radio无线与Sunscan探杆连接


RPDA2野外防护型PDA
异常坚固的手持式PDA
收集和分析来自探杆的数据
原始数据、LAI均可通过SunData软件查看和存储
计算数据的平均值
存储超过一百万个读数,并可通过CF卡扩展
数据可传输至PC
无人值守的自动间隔测量



系统配置

型号

特点及优势

SS1-COM 完整系统

Sunscan的完整配置,包括探杆、SunData软件、PDABF5太阳辐射传感器、三脚架和便携箱。

完整系统功能强大,可以快速计算LAI,可通过人工操作或自动间隔测量PAR吸收,可测量太阳光斑。

SS1-COM-R4无线连接完整系统

在探杆和BF5传感器间使用Radio方式无线传输数据。

具备100200米的传输距离,探杆和BF5传感器可以不再使用线缆,特别适合冠层较高的作物或空间广阔的实验地。

SS1-STD3标准系统

标准配置由探杆、SunData软件和PDA组成。

标准系统能够进行包括LAI在内的全部测量项目,探杆同时要进行冠层上的检测,因此需要在稳定光照条件下进行。

SunScan Probe type SS1
检测面积 1m(长)x 13mm(宽), 单传感器15.6mm
光谱响应400 ~ 700 nm (PAR)
响应时间  120 ms
最大读数2500 μmol.m-2.s-1
分辨率 0.3 μmol.m-2.s-1
线性优于 1%
精度±10%
模拟输出mV /μmol.m-2.s-1
串口RS232, 9 pin female 'D' 接口
运行环境IP65, 0~60° C 工作温度
规格1300(l) x 100(w) x 130(h) mm, 1.7kg
电源4 x AA 碱性电池 (寿命达1年)

 Sunshine Sensor type BF5


输出灵敏度 总&漫射 mV / μmol.m-2.s-1   PAR 余弦校准
精度

总 ±12%

漫射 ±15%
±10 μmol.m-2 .s-1

温度范围-20 ~ +50℃ 使用碱性电池
量程0 ~ 2500 μmol.m-2.s-1 (总辐射 & 漫射辐射)
光谱相应PAR (400 ~ 700 nm)
电源2 x AA 碱性电池 (寿命达1年)
输入电压5 ~ 15V DC (从SunScan供电)
规格120 x 122 x 95mm, 635g

Rugged PDA type RPDA2


屏幕¼ VGA 阳光下可读
操作系统Windows Mobile 6
显示结果 a) LAI
b) PAR均值
c) 所有独立传感器的读数
运行环境 IP67, -30°C ~ 60°C, 1.2m跌落测试
电源可充电电池, 12h连续使用
存储>100 MB 可用
规格165 x 95 x 45mm, 450g
